Lição 02: Elaboração de uma ilustração


O processo de criação de ilustrações no Squeak Etoys se dá a partir da entrada em um modo específico. Este modo específico apresenta um conjunto de ferramentas voltadas à geração de ilustrações. Após gerar a imagem desejada, deve-se sair do modo de ilustração, voltando, então, ao projeto para a realização de novas tarefas.

Seguem abaixo as instruções que apresentam o processo de criação de um exemplo de ilustração:

Passo 1: clique sobre o botão no menu superior. Surgirá a barra de opções.

Passo 2: clique sobre o botão na barra de opções.

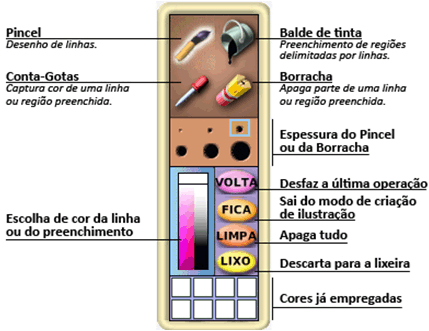

Passo 3: surgirá uma caixa de ferramentas para a geração de ilustrações. As principais funções disponíveis nesta caixa encontram-se discriminadas a seguir:


Passo 4: clique sobre a ferramenta da barra de ferramentas e leve o cursor do mouse até uma região da tela à sua escolha. Mantendo o botão do mouse pressionado, arraste o cursor do mouse até outra posição da tela. Este procedimento simples gera uma linha, como mostrado no exemplo a seguir.


Passo 5: empregando a mesma técnica anterior, continue a desenhar linhas como no exemplo a seguir:


Passo 6: clique sobre a ferramenta da barra de ferramentas e selecione uma nova cor.

Passo 7: clique sobre a ferramenta e clique com o mouse sobre uma região circundada por linhas. Ocorrerá o preenchimento da região, como mostrado no exemplo a seguir:


Passo 8: empregando as técnicas anteriores, de seleção de cor e pintura de regiões, continue a preencher porções da ilustração, como no exemplo a seguir:


Passo 9: após gerar toda a ilustração, clique sobre a ferramenta para sair do modo de criação de ilustração, voltando então ao projeto.

Passo 10: clique sobre a ilustração gerada, mantenha o botão do mouse pressionado, e arraste-a até a posição desejada da tela no projeto.
