O paquímetro, Figura 1, é um instrumento de medida de comprimento muito usado em laboratórios e oficinas. Serve para medir comprimentos de peças, diâmetros de fios e tubos, profundidade de furos, etc.
Clique na imagem para ampliar.

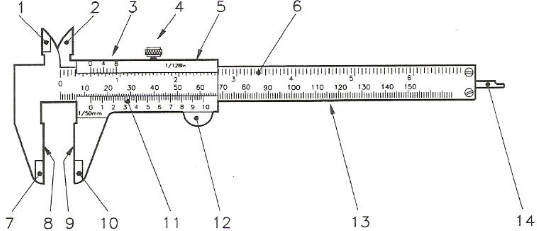

O paquímetro consiste basicamente de uma régua graduada em polegadas (na parte superior) e em milímetros (na parte inferior, na Figura 2). Além da régua o paquímetro apresenta um cursor no qual estão estampadas duas escalas (chamadas de nônio ou vernier), uma superior para ser usada com a régua em polegadas e uma inferior para ser usada com a régua em milímetros (Figura 2). A peça mais importante do paquímetro é o nônio, que determina a precisão com que as medidas podem ter.
| 1. orelha fixa | 8. encosto fixo |
| 2. orelha móvel | 9. encosto móvel |
| 3. nônio ou vernier (polegadas) | 10. bico móvel |
| 4. fixador | 11. nônio ou vernier (milímetros) |
| 5. cursor | 12. impulsor |
| 6. escala de polegadas | 13. escala de milímetros |
| 7. bico fixo | 14. haste de profundidade |
Em nossa prática não faremos medidas em polegadas, somente em milímetros.
Assista a este filme que mostra como posicionar um paquímetro para medir um comprimento externo, um diâmetro interno ou uma profundidade (O filme não ensina como fazer uma leitura com o paquímetro):
Os paquímetros mais comuns apresentam nônios com 10, 20 e 50 divisões; como a régua principal é dividida em intervalos de 1 mm, esses paquímetros tem as seguintes sensibilidades:
| Nônio | Sensibilidade |
|---|---|
| Nônio com 10 divisões | S = 1/10 ou seja S = 0,1 mm |
| Nônio com 20 divisões | S = 1/20 ou seja S = 0,05 mm |
| Nônio com 50 divisões | S = 1/50 ou seja S = 0,002 mm |
Existem também no mercado Paquímetros digitais. Abaixo fornecemos um link, caso você queira conhecer um. Em nossa prática não utilizaremos paquímetros digitais.
No endereço abaixo você encontrará uma animação interativa mostrando como medir com um paquímetro com uma precisão de 0,05 mm, bem como uma auto avaliação: Nônio virtual - simulador e prática de leitura e interpretação de nônio ou vernier em milímetro - resolução decimal (um décimo de milímetro - 0,1mm).
Veja também informações sobre o paquímetro bem como uma pequena animação mostrando como se mede com o mesmo: Paquímetro
A Starrett é um dos principais fabricantes de instrumentos de medidas, dentre eles os paquímetros. No endereço: Starrett você poderá ver diversos modelos de paquímetro.
Antes de fazer a Prática 2: Paquímetro você deverá estudar no Roteiro de Práticas os Fundamentos, bem como resolver o Pré-laboratório. Lembre-se de que após fazer a prática, você tem algumas semanas para postar o Relatório no seu portfólio. Fique atento às datas!
Lembre-se de que após fazer a prática, você tem até uma semana para postar o Relatório no seu portfólio. Capriche!
Vá ao fórum “Aula 2 – Paquímetro” e comente as dificuldades encontrada na prática 2. Poste também neste fórum a ocorrência de qualquer problema que por ventura tenha ocorrido durante os experimentos.
